  • 产品信息:电手动头装置螺杆式启闭机QDAZ45铜螺母保证质量

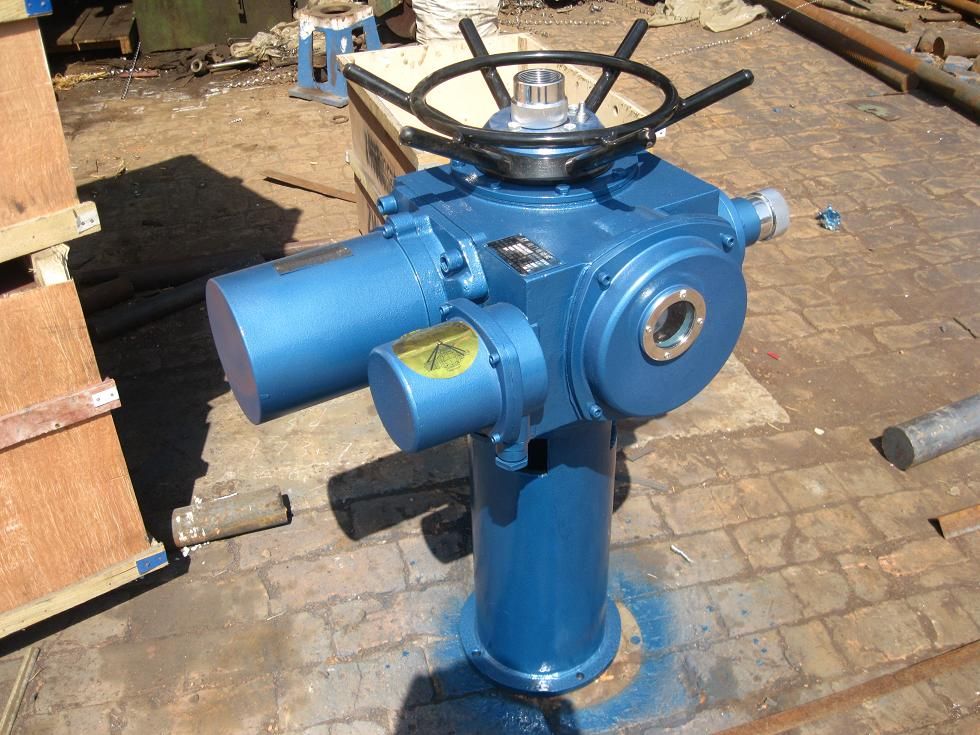

    电手动头装置螺杆式启闭机QDAZ45铜螺母保证质量

    产品型号: QDA
    品  牌: 海宁
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 河北邢台市
    更新日期: 2019-08-23
    详细信息
    QDA电动启闭机是一 种全方位多功能启闭机,广泛用于水利水电工程、河道治理工程、各类给排水工程及城市污水治理工程中的闸门、堰门、提拔阀、排泥阀及检修的升降调节。二、QDA启闭机的构成:            手电两 用启闭机结构由机壳、机盖、支架、螺母、螺杆、压力轴承、螺杆、蜗杆、蜗轮手摇柄、电机、电器等组成。手电两用启闭机采用蜗轮,蜗杆变速螺母旋转,使螺杆 上下运动,安全性能高,手电两用启闭机具有扭矩保护和行程限位双重防护措施;操作方便,可实现遥控和现场操作,单台控制和集中控制等多种控制形式;手电两 用启闭机有开度指示
    ,精确可靠,有开闭灯光信号指示;可先用普通型、户外型、防爆型等多种形式  QDA型电动式启闭机广泛用于各类给排水工程和水利、水电工程中,主要用来控制各类闸门、堰门、阀类的升降,从而实现闸门或阀门的开启和关闭。一般分为手动和电动控制两种,当闸门或阀门宽高比值较大时,需采用双吊点启闭机QDA启闭机的主要技术参数  型号 参数  工作转矩  (Kgf/m)  启闭力  (T)  电机功率  (KW)  丝杆直径  (mm)  A  B  QDA-20  20  2  0.37  32  478-513  346  QDA-45  45  4.5  0.75  44  882-598  293  QDA-60  60  6  1.1  44  882-895  293  QDA-90  90  9  1.5  55  882-960  323  QDA-120  120  12  2.2  55  882-960  323  QDA-180  180  18  3  60  946-1011  371  QDA-250  250  25  4  80  946-1011  371  QDA启闭机的外形安装图:   QAD(S)手电两用启闭机的优点:  1、安全性能高,具有扭矩保护和行程限位双重防护措施;  2、操作方便,可实现遥控和现场操作,单台控制和集中控制等多种控制形式;  3、有开度指示,精确可靠,有开闭灯光信号指示;  4、可先用普通型、户外型、防爆型等多种形式,可适应各种不同环境的需要。   上面我们已经介绍我们的产品,如有需要和不明白之处可以电话联系我们,
    本厂是生产水工机械启闭机、闸门专业生产厂家,具有二十多年的生产历史,生产工艺先进、技术力量雄厚,已获得国家水利部颁发的水利工程启闭机使用许可证,国家质量监督检验检疫总局颁发的全国工业产品生产许可证,同时通过ISO9001-2000标准质量管理体系认证,并被认定为省级重合同守信用企业、质量信得过单位等
    启闭机类:QL/QDA0.5T-100T单吊点、双吊点螺杆式启闭机,分为手推带锁式、封闭手摇式和手电两用螺杆式启闭机;QPQ、QPK、QHQ5T-200T固定式、移动式、门式、双向门机、单、双吊点卷扬式启闭机。QHSY液压启闭机。启闭机可根据客户要求配备高度、负荷显示仪、远程控制系统和遥控装置。
    闸门类:双向止水铸铁闸门、铸铁镶铜闸门、圆闸门、方闸门、不锈钢闸门、插板闸门、玻璃钢拍门、调节堰门,钢结构闸门(弧形钢闸门、平面滑动闸门、玻璃钢闸门、平面定轮闸门),规格0.2×0.2-10×10米。反捞式格栅除污机等。
    本厂产品现已销往全国20多个省市自治区。广泛应用于排灌、水电站、河道、水产养殖、水库、污水处理等水利工程,受到用户好评。我厂可为您提供优质产品,竭诚欢迎新老客户来厂考察、洽谈合作。
    QDA启闭机广泛用于各类给排水工程和水利、水电工程中,主要用来控制各类闸门、堰门、阀类的升降,从而实现闸门或阀门的开启和关闭。一般分为手动和电动控制两种,当闸门或阀门宽高比值较大时,需产用双吊点启闭机。
    QDA/S手电两用启闭机具体型号有:
    Ⅰ:单吊式QDA-20,QDA-45,QDA-60,QDA-90,QDA-120,QDA-180,QDA-250
    Ⅱ:双吊式QDS-2×3,QDS-2×5,QDS-2×8,QDS-2×10,QDS-2×12,QDS-2×15,QDS-20,QDS-2×25,QDS-45,QDS-90,QDS-180,QDS-250
    QDA启闭机用途
    应用与水利水电、火力发电厂、电站、市政、景观环保、污水处理厂、石油、化工、冶金、印染、造纸工厂等进出口闸门、格栅和滤网的开启和关闭。可用于明杆闸门,也可用于暗杆闸门。
    QDA启闭机特点、功能:功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。具有超负载停机保护、事故报警显示、上下行程限位控制等特点。具有手、电动切换机构,自动却断电源。一体化开关型和一体化调节型均可实现现场与远程控制功能。户外型、防爆型防护等级:IP55(特殊订货IP65、IP67)瞬间力矩保护:当开或关向力矩瞬间被顶开,闸门将停下不动作,即使力矩开关瞬间顶开后闭合,闸门仍不会动作,只有向反向动作一下,即可解除过力矩保护。缺相保护:具有电源缺相和输出缺相保护功能。
    QDA启闭机工作环境和技术参数
    电源:常规,三相380V 50Hz
    环境温度:-20---+60°C
    相对湿度:≤95%(25°C时)
    防护等级:IP55(特殊订货IP65、IP67)
    启闭机安装要求
    QDA启闭机安装质量保证措施(1)启闭机安装时,其安装位置的控制以经报送监理复核且合格的吊点纵、横向中心线以及启闭机平台高程为基准,对机架体吊装粗定位后采用手拉葫芦进行精确调整。 (2)启闭机安装除安装位置的控制外,主要控制电气安装及整机调试工作。电气安装及整机调试时,严格按照制造厂提供的说明书、有关设计及规范要求有步骤地进行操作。 (3)安装工序检验一次合格率95%,焊缝无损探伤一次合格率90%,上道工序交付下道工序合格率100%,*终产品交付验收一次合格率100%;优良率为95%。 (4)安全施工技术措施满足合同要求、符合国家相关规范、法规等要求。无施工责任重大质量事故,无保修责任影响产品正常使用的事故。 (5)在生产过程中严格实行“三检制”,突出工序控制,以工序质量保证产品质量。上一道工序不合格,坚决不进入下一道工序;对各道工序均实施“质量传递卡”制度。 (6)严格按规定和要求填写质量记录,确保质量记录真实、完整、齐全,保证出厂的各种资料准确可靠,完整齐操作的一般要求1、检查配电设备工作状态,合上启闭电源总闸,网路停电时应立即启用备用电源,并按要求进行电源切换。 2、检查三相电源有无缺相,电压是否符合要求。 3、上开关箱内电源开关,检查电源指示,按顺序启闭闸门,启闭运行方向应与指示方向一致。 4、门卡阻、启闭沉重、启闭机超载、停滞、闸门或启闭机有异常响声等,均应及时停车检查,排除故障。 5、在某一高度停车时,遇有制动器打滑,应采取紧急措施强迫制动。 6、在启闭机运行过程中,启闭高度每超过20m,应将轴承轴套、轴瓦等润滑部位的油标旋紧加油一次。 7、中途突然停车,要先切断电源,查找原因,排除故障后再运行。 8、闸门处于开启状态时,禁止拨动制动设备和固定螺丝。 9、启闭结束后切断电源,填写配电屏操作记录。
    QDA启闭机运行过程中的注意要求 1、一般要求 ⑴不允许超载运行。 ⑵运行中,不得突然反向操作,以免造成紧急制动,惯性力骤增,使整机超载振动。 ⑶运行中,操作机构失灵,无法控制时,应迅速切断电源,使启闭机停止运转。 ⑷当闸门开启接近*或关闭接近闸底时,应注意及时停车,不得完全依赖限位系统。 ⑸操作设备(开关箱)监视内容: ①开关继电保护装置触点良好,接头牢固,动作灵敏。 ②开、关、停按钮是否按错。 ③电流、电压等仪表是否正常。 2、电机监视内容 ⑴运行方向是否正确。 ⑵电机是否缺相运行。 ⑶电机温升是否过高,有无异味产生。 ⑷电机是否超载,有无异常响声。 3、限位装置与行程指示监视内容 ⑴各种限位装置是否灵敏有效,死区不宜过大(一般不超过30cm),是否应予以调整。 ⑵开高数据显示准确。 4、启闭机监视内容 ⑴运转方向是否正常。 ⑵检查卷筒绕绳是否正常,有无脱槽乱绕现象。 ⑶检查各运转部件是否碰罩壳。
    QDA启闭机试运行 1)电气设备运行准备:启闭机接电试验前,认真检查全部接线并须符合图样要求,整个线路的绝缘电阻须大于0.5MΩ方可通电试验。试验中电动机和电气元件温升不得超过各自允许值,并采用本机自身电气设备试验。试验中若有触头等元件有烧灼者应予更换。对采用PLC控制的电气控制设备应首先对程序软件进行模拟信号调试正常无误后再进行联机调试。 2)空载试验。空载试验是在启闭机不与闸门连接的情况下进行的空载运行试验。空载试验时,启闭机在其全行程往返3次,并检查、调整电气和机械部分: ①电动机运行应平稳,三相电流不平衡度≤±10%,并测出电流值。 ②电气设备无异常发热现象。 ③检查、调试上下极限开关,使其动作准确可靠。 ④启闭机高度及荷重指示准确反映行程和重量,到达上下极限位置后,主令开关发出信号自动切除电源,启闭机停止运转。 ⑤所有机械部件运转过程中,均不得有冲击和其他异常声音,钢丝绳在任何部位均不得与其他部件相互摩擦。 ⑥制动闸瓦松闸时全部打开,其间隙应符合规范要求,并测出松闸电流值。 3)无水状况下升降试验。启闭机及闸门安装完成后,将闸门在无水门槽范围全行程(视现场水位定)升降3次。并检查以下电气和机械部分: ①电动机运行应平稳,三相电流不平衡度≤±10%,并测出电流值。 ②电气设备无异常发热现象。 ③所有保护装置和信号准确可靠。 ④所有机械部件运转时无冲击或其他异常声音。
    订货说明:
    1. 订货时需详细注明型号、规格及数量。
    2. 订购QDA、QDS型手电两用启闭机是需注明环境要求(室内、室外、防爆等)
    3. QDA型启闭机不注明电动装置厂商表示按国产知名产品订货,我公司也可按用户需要,改配制定厂家电动装置或进口设备,电机功率按电动装置配套。
    4. 启闭机一般与本公司闸门配套订购,若单独订购启闭机,请注明提升高度、吊点至启闭机底部距离、丝杆端部连接形式及尺寸,双吊点还需注明吊点间距L。
    产品质量承诺: 1、产品的制造和检测均有质量记录和检测资料。 2、对产品性能的检测,我们诚请用户亲临对产品进行全过程、全性能检查,待产品被确认合格后再装箱发货。 二、产品价格承诺: 1、为了保证产品的高可靠性和先进性,系统的选材均选用国内或国际优质*产品。 2、在同等竞争条件下,我公司在不以降低产品技术性能、更改产品部件为代价的基础上,真诚以*惠的价格提供给贵方。 三、交货期承诺: 产品交货期:尽量按用户要求,若有特殊要求,需提前完工的,我公司可特别组织生产、安装,力争满足用户需求。 四、售后服务承诺: 1、服务宗旨:快速、果断、准确、周到、彻底 2、服务目标:服务质量赢得用户满意 3、服务效率:保修期内或保修期外如设备出现故障,供方在接到通知后,维修人员在48小时内可达到现场并开始维修。 4、服务原则:产品保修期为二年,在保修期内供方将免费维修和更换属质量原因造成的零部件损坏,保修期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,供方维修或提供的配件均按成本
