  • 产品信息:QDA-45开关推力型铜螺母手电两用螺杆式启闭机带远程控制接口

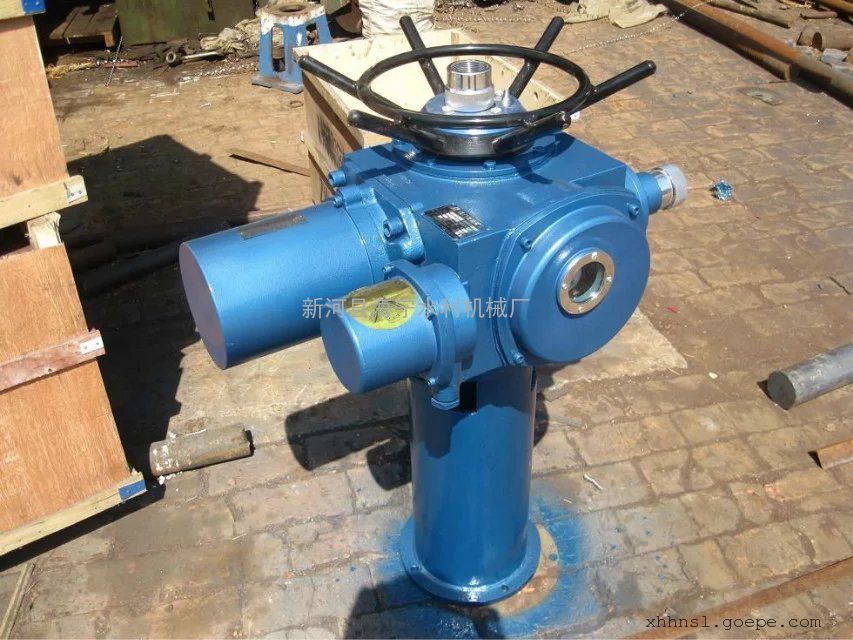

    QDA-45开关推力型铜螺母手电两用螺杆式启闭机带远程控制接口

    产品型号: QDA
    品  牌: 海宁
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 河北邢台市
    更新日期: 2019-05-20
    详细信息
    产品说明:QDA型系列手电两用启闭机是一种全方位多功能启闭机,其具有以下几个明显优点:
    1、安全性能高,具有扭矩保护和行程限位双重防护措施;
    2、操作方便,可实现遥控和现场操作,单台控制和集中控制等多种控制形式;
    3、有开度指示,精确可靠,有开闭灯光信号指示;
    4、 可先用普通型、户外型、防爆型等多种形式,可适应各种不同环境的需要。
    QDA型系列液压启闭机采用液压缸的往复运动,实现对平板闸门快速平板门,弧形门及人字门等闸门的启闭,特别适用大型闸门的启闭,它具有极限位置保护和过载保护,缓冲,锁定调速等功能以及造价低,安装方便,使用寿命长等特点。
    QDA电装系列螺杆启闭机为机电一体化全密封结构,适用于户外工作,采用蜗轮蜗杆传动。
    内设行程限位和扭矩保护装置,行程限位装置由一组计数齿轮和硬触点限位开关构成,当闸门开或关到位时,计数齿轮带动行程限位杆,使硬触点限位开关工作,自动停止闸门开、关动作,当由于某种原因行程限位开关未动作引起扭矩增大时,扭矩保护开关动作,保护启闭装置不受意外损伤。电动装置上另设计指针式开度指示器、加热电阻。指针式开度指示器与计数齿轮相连,能够直观地反应出闸门所处的开度位置,加热电阻在启闭机工作时自动接通,用以去除电动装置内的潮气,确保内部干燥,保证各电器元件的工作可靠。启闭螺母与电动装置输出端采用牙嵌式连接器,牙嵌式连接器的卡爪留有间隙,使闸门开启时的瞬间产生捶击作用,达到捶击启动的目的,增大闸门启闭时的予起力。QDA/S手电两用启闭机具体型号有:
    Ⅰ:单吊式QDA-20 QDA-45 QDA-60 QDA-90
    QDA-120 QDA-180 QDA-250
    Ⅱ:双吊式QDS-2×3 QDS-2×5 QDS-2×8 QDS-2×10
    QDS-2×12 QDS-2×15 QDS-20 QDS-2×25 QDS-45 QDS-90 QDS-180 QDS-250
     QDA电装系列螺杆启闭机为机电一体化全密封结构,适用于户外工作,采用蜗轮蜗杆传动。
    铸铁支座呈封闭式结构,用以承受启闭闸门时的重力或支反力,内装承重轴承,外观精美。 即可以现场控制又可以远程控制。手动、电动自动切换。
    订货时须详细注明型号、规格及数量。
    2、订购QDA、QDS型手电两用启闭机时需注明环境要求(室内、室外、防爆等)。
    3、QDA型启闭机配用电动装置为常州电站辅机总厂产品,我公司尚可按用户需要,改配其他厂家电动装置或进口电装,电机功率按电装配套。
    4、启闭机一般与本公司闸门配套订购,若单独订购启闭机,请注明提升高度、吊点至启闭机底部距离、丝杆端部连接形式及尺寸,双吊点还需注明吊点间距L。
    5、特大型或有特殊要求的启闭机,我公司可按要求定制。
    QDA电动启闭机是一 种全方位多功能启闭机,广泛用于水利水电工程、河道治理工程、各类给排水工程及城市污水治理工程中的闸门、堰门、提拔阀、排泥阀及检修的升降调节。二、QDA启闭机的构成:            手电两 用启闭机结构由机壳、机盖、支架、螺母、螺杆、压力轴承、螺杆、蜗杆、蜗轮手摇柄、电机、电器等组成。手电两用启闭机采用蜗轮,蜗杆变速螺母旋转,使螺杆 上下运动,安全性能高,手电两用启闭机具有扭矩保护和行程限位双重防护措施
    ;操作方便,可实现遥控和现场操作,单台控制和集中控制等多种控制形式;手电两 用启闭机有开度指示,精确可靠,有开闭灯光信号指示;可先用普通型、户外型、防爆型等多种形式  QDA型电动式启闭机广泛用于各类给排水工程和水利、水电工程中,主要用来控制各类闸门、堰门、阀类的升降,从而实现闸门或阀门的开启和关闭。一般分为手动和电动控制两种,当闸门或阀门宽高比值较大时,需采用双吊点启闭机QDA启闭机的主要技术参数  型号 参数  工作转矩  (Kgf/m)  启闭力  (T)  电机功率  (KW)  丝杆直径  (mm)  A  B  QDA-20  20  2  0.37  32  478-513  346  QDA-45  45  4.5  0.75  44  882-598  293  QDA-60  60  6  1.1  44  882-895  293  QDA-90  90  9  1.5  55  882-960  323  QDA-120  120  12  2.2  55  882-960  323  QDA-180  180  18  3  60  946-1011  371  QDA-250  250  25  4  80  946-1011  371  QDA启闭机的外形安装图:   QAD(S)手电两用启闭机的优点:  1、安全性能高,具有扭矩保护和行程限位双重防护措施;  2、操作方便,可实现遥控和现场操作,单台控制和集中控制等多种控制形式;  3、有开度指示,精确可靠,有开闭灯光信号指示;  4、可先用普通型、户外型、防爆型等多种形式,可适应各种不同环境的需要。   上面我们已经介绍我们的产品,如有需要和不明白之处可以电话联系我们,
    产品质量承诺: 1、产品的制造和检测均有质量记录和检测资料。 2、对产品性能的检测,我们诚请用户亲临对产品进行全过程、全性能检查,待产品被确认合格后再装箱发货。 二、产品价格承诺: 1、为了保证产品的高可靠性和先进性,系统的选材均选用国内或国际优质名牌产品。 2、在同等竞争条件下,我公司在不以降低产品技术性能、更改产品部件为代价的基础上,真诚以优惠的价格提供给贵方。 三、交货期承诺: 产品交货期:尽量按用户要求,若有特殊要求,需提前完工的,我公司可特别组织生产、安装,力争满足用户需求。 四、售后服务承诺: 1、服务宗旨:快速、果断、准确、周到、彻底 2、服务目标:服务质量赢得用户满意 3、服务效率:保修期内或保修期外如设备出现故障,供方在接到通知后,维修人员在48小时内可达到现场并开始维修。 4、服务原则:产品保修期为二年,在保修期内供方将免费维修和更换属质量原因造成的零部件损坏,保修期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,供方维修或提供的配件均按成本计价
