  • 产品信息:海宁LQ型100KN手电两用螺杆式启闭机自重及标准螺杆长度

    海宁LQ型100KN手电两用螺杆式启闭机自重及标准螺杆长度

    产品型号: QL-SD
    品  牌: 海宁
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 河北邢台市
    更新日期: 2019-05-20
    详细信息

    •  一、LQ型号螺杆式手电两用单、双吊点启闭机,分为:30KN、50KN、80KN、100KN、120KN、150KN、200KN、300KN.为方便用户,可生产双吊启闭机,是一种水利工程机械,主要用于水利工程启闭机闸门六用,是农水建设、水电站等进水、退水闸的配套机械,山区、平原、有、无电地区均可使用.

    • 二、特点LQ型系列螺杆式手电两用启闭机,在结构设计与使用性能上具有以下特点.

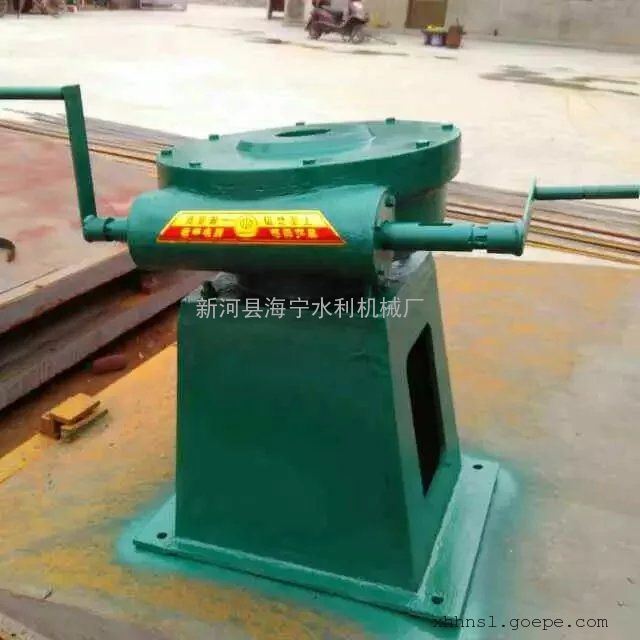

    • 1、本机为手电两用,可根据用户需要,配备电动装置,并配备手摇把2个,供手动使用.

    • 2、本机设计生产执行标准为水利部DL/T5019-94《LQ型螺杆式启闭机技术重要条件》.各部零件执行国家标准.

    • 3、本机采用蜗轮、蜗杆变速,螺母旋转,合螺杆作上下运动,带动闸门启闭.

    • 4、螺杆长度可按用户工程要求长度生产,双吊点距按用户要求设计而定.

    • 螺杆启闭机的安装步骤

    • 1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180o;启闭机底座与基础布置平面的接触面积要达到90%以上;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔文和垂直,避免螺杆倾斜,造成局部受力而损坏机件

    • 2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘。螺杆的下方与闸门连接。

    • 3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。

    • 4、在安装时根据闸门起吊中心线,找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。

    • 5、 对于产品的电气设备的安装,一定符合图纸及说明书的规定,全部电气设备均可靠的接地。

    • 6、 在产品安装完毕,要对机器进行清理,补修已损坏的保护油漆,灌注润滑脂。

    • 螺杆启闭机调试方法及注意事项

    • 1、当启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%,并测出电流值。

    • 2、对于上下限位的调节:当闸门处于全闭的状态时,将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时,将下限位盘压紧下行程开关并固定在螺杆上。

    • 3、对于启闭机的主令控制器调整,必须保证闸门升降到上、下限位时的误差不超过1cm。

    • 4、安装后,一定要作试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,检测安装是否符合技术要,电动两用螺杆式启闭机的设计与生产与使用范围

    • 我公司生产的QL型手电两用螺杆式启闭机,是依据“中华人民共和国水利部《QL型螺杆式启闭机系列参数》SD297-88、《QL型螺杆式启闭机技术条件》SD298-88和《水利水电工程启闭机制造安装及验收规范》DL/T5019-94”技术标准设计生产的。

    • QL型手电两用螺杆式启闭机,如采用手摇式驱动规格分为:30KN、50KN、80KN、100KN、120KN、150KN、200KN、300KN.,根据用户水利工程设计要求,还可生产双吊点启闭机,该产品是一种水利工程专用机械,广泛用于水利水电工程闸门的启闭,是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库、河流(水闸、堤坝、渠道、涵洞、管道)等进水、退水闸的配套机械,山区、平原、有、无地区均可使用。

    • 手电两用螺杆式启闭机特点与规格说明
    • 手电两用螺杆式启闭机具有外形美观,结构紧凑,安装方便,操作安全、启闭灵活、运行可靠、工作效率高、使用寿命长、维修费用低等优点。QL型手电两用螺杆式启闭机,按吊点数分为单吊点和双吊点两大系列,按驱动方式分为手摇、手电两用两种方式。启闭力如果是50吨、60吨的螺杆式启闭机只供电动使用,供货时,随机手摇把两套只供安装,空载调整时手摇使用,负载时不推荐使用手摇。本产品是渠道和小型水库的*产品,使用方便安全。
